產品展示 當前位置：首頁 > 產品展示 > 力學傳感器 > QLS-0103凹凸式靜態扭矩傳感器

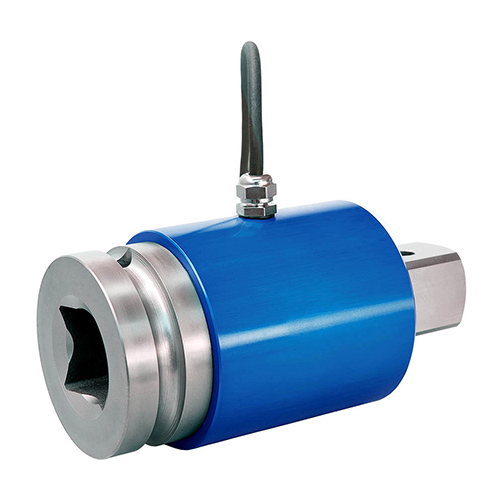

QLS-0103凹凸式靜態扭矩傳感器
  • 【產品名稱】

    QLS-0103凹凸式靜態扭矩傳感器
    【所屬分類】 力學傳感器
    【產品型號】 QLS-0103
    【市場價格】 面議/電詢
    【產品品牌】 motive
    【產品尺寸】

產品詳情

概述

此型主要用于非旋轉的扭力檢出，計測較適用。范圍由1N.m到5000N.m可供選擇，精度高、安全性佳。廣泛使用于氣動起子、電動起子和汽車零件、機械手臂，機器人等的扭力試驗。





技術參數

● 額定扭矩：1N.m-5000N.m

● 高抗扭剛度

● 精度等級為0.1%級

● 可靠耐用

● 標注的正轉向和負轉向

● 易于裝配和處理

● 非常短的軸向長度

● 滿足特殊版本設計的要求



產品尺寸表

型號

規格

容量

A

B

C

?D

?E

F

?G

?H

重量

QLS-0103·0.2N

0.2N·m

0.020kgf·m

55

5

45

20

48

38

26

2×4·4.5

0.32

QLS-0103·0.5N

0.5N·m

0.050kgf·m

55

5

45

20

48

38

26

2×4·4.5

0.32

QLS-0103·1N

1N·m

0.102kgf·m

55

10

35

40

80

66

48

2×4·6.5

1.2

QLS-0103·2N

2N·m

0.204kgf·m

55

10

35

40

80

66

48

2×4·6.5

1.2

QLS-0103·5N

5N·m

0.510kgf·m

55

10

35

40

80

66

48

2×4·6.5

1.21

QLS-0103·10N

10N·m

1.019kgf·m

55

10

35

40

80

66

48

2×4·6.5

1.3

QLS-0103·20N

20N·m

2.039kgf·m

55

10

35

40

80

66

48

2×4·6.5

1.3

QLS-0103·50N

50N·m

5.099kgf·m

55

10

35

40

80

66

48

2×4·6.5

1.3

QLS-0103·100N

100N·m

10.19kgf·m

55

10

35

40

80

66

48

2×4·6.5

1.3

QLS-0103·200N

200N·m

20.39kgf·m

80

15

50

40

98

78

58

2×6·10.5

2.2

QLS-0103·500N

500N·m

50.99kgf·m

120

20

80

60

118

95

58

2×6·10.5

4.2

QLS-0103·1000N

1000N·m

101.9kgf·m

130

20

90

60

146

115

75

2×6·14

6.5

QLS-0103·2000N

2000N·m

203.9kgf·m

140

25

90

60

166

130

88

2×8·18

9.7

QLS-0103·5000N

5000N·m

509.9kgf·m

170

35

100

60

197

155

98

2×12·17

18























單位：mm

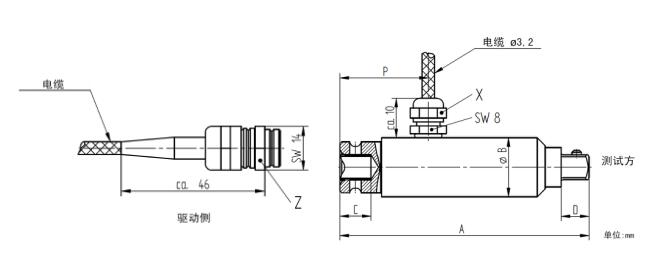

產品外形圖
